淺談拖鏈電纜的內部結構

文章出處：m.mallorydorn.com 作者：玖泰特種電纜時間：2024-07-01 08:08:48 瀏覽量：返回上一頁

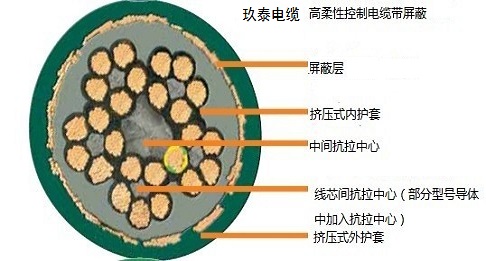

拖鏈電纜內部結構

市場上的拖鏈電纜種類繁多，即使同樣的規格同樣的制造材料，卻也有著不同的質量差異。

如何判斷拖鏈電纜質量的好壞呢？關鍵要看拖鏈電纜的內部結構。

拖鏈電纜的內部結構分為兩種：分層絞合和分束絞合。

分層電纜：電纜芯線大多主要圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，它的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張，彎曲循環次數大大減少。這種電纜的優點是制造成本相對較低。

分束絞合：首先電纜的芯線單獨絞合成束，然后將已經絞合成束的電纜圍繞一個抗拉材料做成的中心絞合成束，由于多重成束工藝，在電纜內部，芯線多次改變電纜的彎曲內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此保持平衡，使得電纜的內部結構有可靠的穩定性，拖鏈電纜在承受的彎曲應力時能保持穩定。這種電纜的優點是循環次數大，使用時限長。

因此，同是拖鏈電纜，他們的結構未必相同，生產技術未必相同，這樣它們的彎曲半徑及耐彎曲次數也未必相同，選擇拖鏈電纜時注重電纜的內部結構尤為重要。

問
拖鏈電纜和普通電纜的區別？

答
拖鏈電纜和普通電纜的主要區別在于拖鏈電纜適用于移動使用及運動環境，而普通電纜則適用于固定敷設。
問
辨別拖鏈電纜質量比較簡單的方法是看銅絲的線徑？

答
通過電纜導體銅絲的線徑或許可以分辨拖鏈電纜與普通電纜，但卻不能辨別拖鏈電纜的質量。有些電纜廠家不清楚拖鏈電纜之所以耐用的本質，只注重模仿拖鏈電纜的表面形式。較細的銅絲的確可以增加導體的靈活性，但拖鏈電纜并非只有銅絲。如果銅絲的線徑是拖鏈電纜質量的決定因素，那么先不說進口高端拖鏈電纜品牌，至少國產拖鏈電纜品牌在導體銅絲的選用上早已經統一標準了。
